Xsens:GNSS 设置

[复制链接]
发表于 2021-11-16 16:14:26 | 显示全部楼层 |阅读模式

有任何问题可电话咨询:15011062927

您需要 登录 才可以下载或查看,没有账号?立即注册

x
GNSS 功能允许您的 BodyPack 通过附加天线与 GPS 和 GLONASS 卫星网络通信,提供您的演员的位置信息,无论他们是步行还是乘车。
  • 要使用 MVN 2020.0 中的 GNSS(全球导航卫星系统)功能,请确保您拥有兼容的天线并将您的 BodyPack 和运动追踪器固件更新至 1.2.0
  • 要在 MVN 2019.2 中设置 GNSS,请访问这篇文章:MVN GNSS (Legacy)
  • 准备在 GNSS 场景中进行记录时,请确保您在户外的开阔空间并远离高楼,以确保获得最准确的数据。在室内将无法获得正确的 GNSS 信号,并且记录空间附近的任何高楼或高山都会对您获得的数据产生负面影响。
  • GNSS 定位辅助将不会出现在 MVN 头像上,直到在启用 GNSS 的情况下对文件进行高清重新处理之后。
  • 对于涉及乘车旅行的 GNSS 应用程序,远程身体记录很可能是防止需要留在接入点范围内的最佳方法。要设置 OBR 会话,请按照此处的教程进行操作 。

在 MVN 中设置 GNSS 场景1) 像往常一样在 Link 套装中设置您的对象,确保天线固定在肩部并连接到 BodyPack 上的连接。

2) 像往常一样将您的套装连接到 MVN 并开始新的会话。

3) 在“运动捕捉配置”窗口中找到“ 位置”选项卡并 为“3D 位置辅助”选择 GNSS。像往常一样配置会话的其余部分,然后单击Ok


登录/注册后可看大图


4) 您现在将在视口右侧看到两个图形,“GNSS 精度数据”和“全球位置数据”。


登录/注册后可看大图

笔记: BodyPack 可能需要一两分钟才能找到与一组卫星的稳定连接,因此 GNSS 图表可能不会立即开始显示数据。

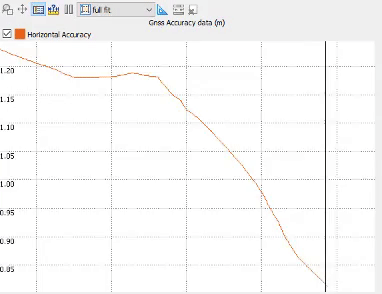

GNSS 图表解释GNSS 精度数据 (m)


登录/注册后可看大图

  • 在 GNSS 数据窗口中看到的上图显示了以米为单位的精度,这是位置不确定性的理论估计。
  • 在理想的录音环境中,您希望精度尽可能接近 0 米。但是,低于 1 米的任何东西都会提供可接受的数据。
  • 这是开始记录之前要分析的第一个图表。如果准确率低或非常不一致,准确率从好跳到差,那么在您所处的当前环境中记录是不明智的,因为您获得的数据位置一致性非常差。

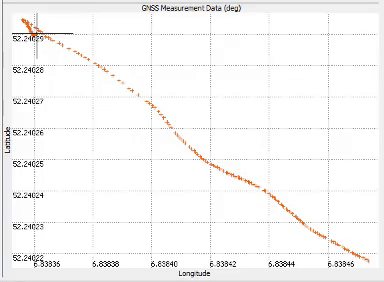

全球测量数据(度)


登录/注册后可看大图

下面的图表通过他们的纬度和经度绘制了你的主题的位置。
在处理后的录音中,您将能够从该图表中查看您的主题的完整旅程。
ROBR GNSS 激活1) 要在 rOBR 会话中激活 GNSS,首先通过转到OBR > 远程 OBR打开 rOBR 窗口 并等待您的 BodyPack 连接。


登录/注册后可看大图

注意: 您必须先关闭所有打开的实时会话。

2) 现在选择您希望启用 rOBR 会话的 BodyPack。在右侧的配置窗口中,导航到“ 位置” 选项卡并 为“3D 位置辅助”选择 GNSS


登录/注册后可看大图



实时和后期处理期间数据的显示方式有何不同
如果在实时会话中启用 GNSS 进行录制,您的场景将自动设置为无级别。在录制完成之前,MVN 头像不会从原点移动。
